TRP-324A/B 雙級旋片泵

分類:

雙級直聯旋片泵

服務支持:

024-22821580

獲取報價

相關產品

產品描述

卓越的性能
TRP系列雙級直聯高速旋片式真空泵,以創新的設計、精良的制造,滿足客戶的需求。
由泵支座、油箱、電機支座、底板和泵芯組成,配置逆止閥和氣鎮閥保護真空泵和真空系統。效率高、噪音低、易操作及維護方便。
廣泛應用于制冷、化工、醫療、鍍膜、干燥、實驗室、熱處理、電子與半導體等領域。
● 極限真空度高，抽氣速度快；
● 內置油霧捕集器，一體化的設計，更加整潔、環保(TRP-324A)；
● 完善的內置逆止閥系統，在停泵時防止真空油及油蒸氣逆流到真空系統中；
● 進氣口和出氣口采用國際標準ISO法蘭；
● 低噪音與振動；
● 恒定壓力油循環系統；
● 簡捷的氣鎮閥控制；
● 采用獨特的油引出風冷方式，冷卻效果明顯(TRP-324A)。

技術參數

TRP系列
			單位/型號	TRP-6	TRP-12	TRP-24	TRP-36	TRP-48	TRP-60	TRP-90	TRP-324A/324B
抽氣速率		50HZ	L/s	1.5	3	6	9	14	18	25	75
		50HZ	m³/h	5.4	10.8	21.6	32.4	50.4	64.8	90	270
		60HZ	L/s	1.8	3.6	7.2	10.8	16.8	21.6	30	90
		60HZ	m³/h	6.5	13	25.9	38.9	60.5	77.8	108	324
極限壓力	關氣鎮	分壓力	Pa	4×10^-2
	關氣鎮	全壓力	Pa	4×10^-1
	氣鎮	分壓力	Pa	1.3
	氣鎮	全壓力	Pa	4
容油量			L	0.9	1.1	1.9	2.1	3.9	4.9	5.5	14/15.5
進氣口經			DN	25KF	25KF	25/40KF	40/25KF	40KF			ISO80
排氣口徑			DN	25KF				40KF			ISO63
電機功率（三相220V/380V）/（單相220V）			kW	0.37/0.55	0.37/0.55	0.75/0.75	0.75/1.1	1.5/-	2.2/-	2.2/-	7.5/-
轉速	50Hz		rpm	1450
轉速	60Hz		rpm	1750
噪音（關氣鎮）			dB	50	50	52	52	56	56	56	75
重量			kg	～23/27	～25/29	～37	～39	～64	～83	～88	～480/390

產品尺寸

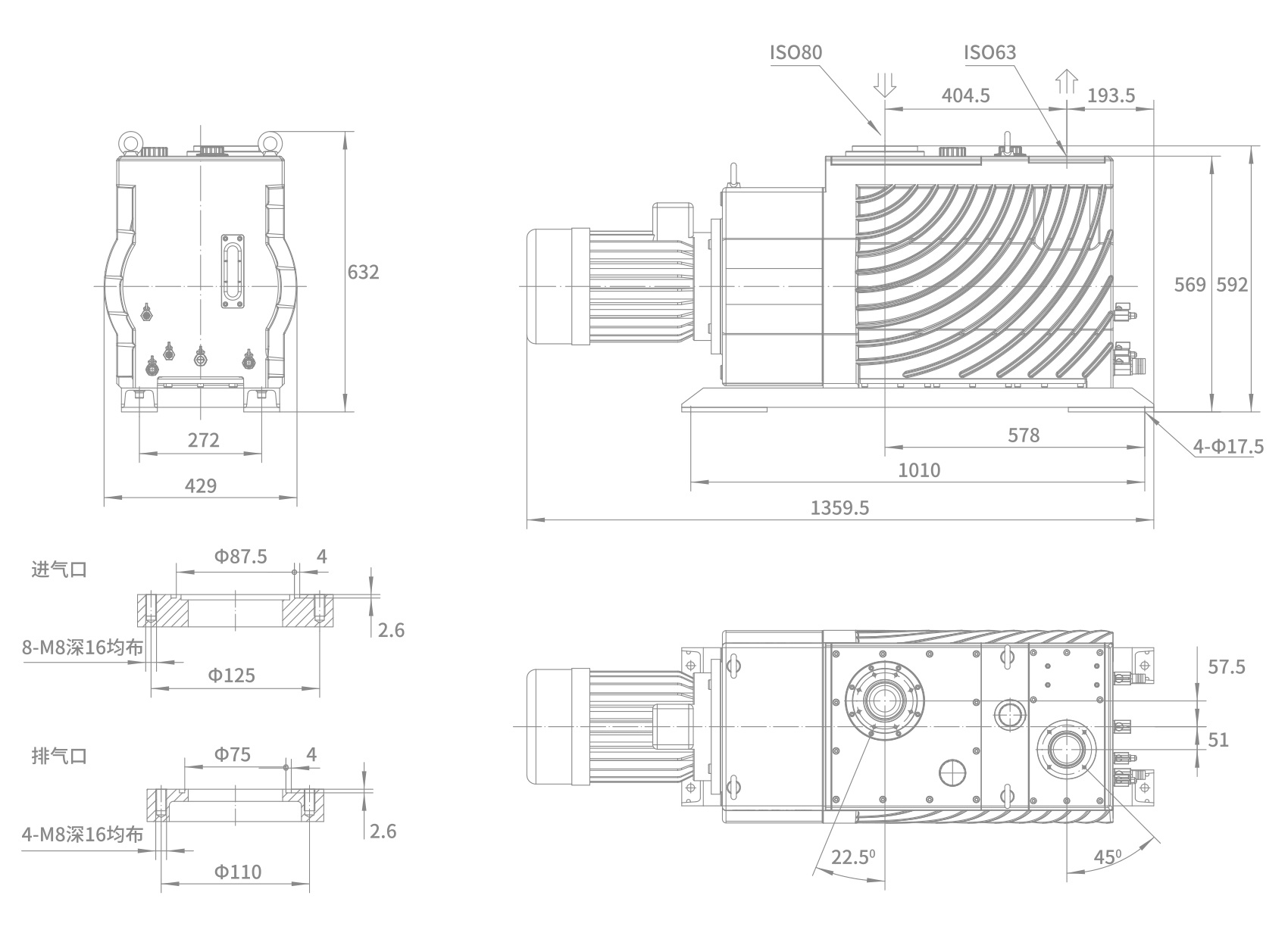

TRP-324A

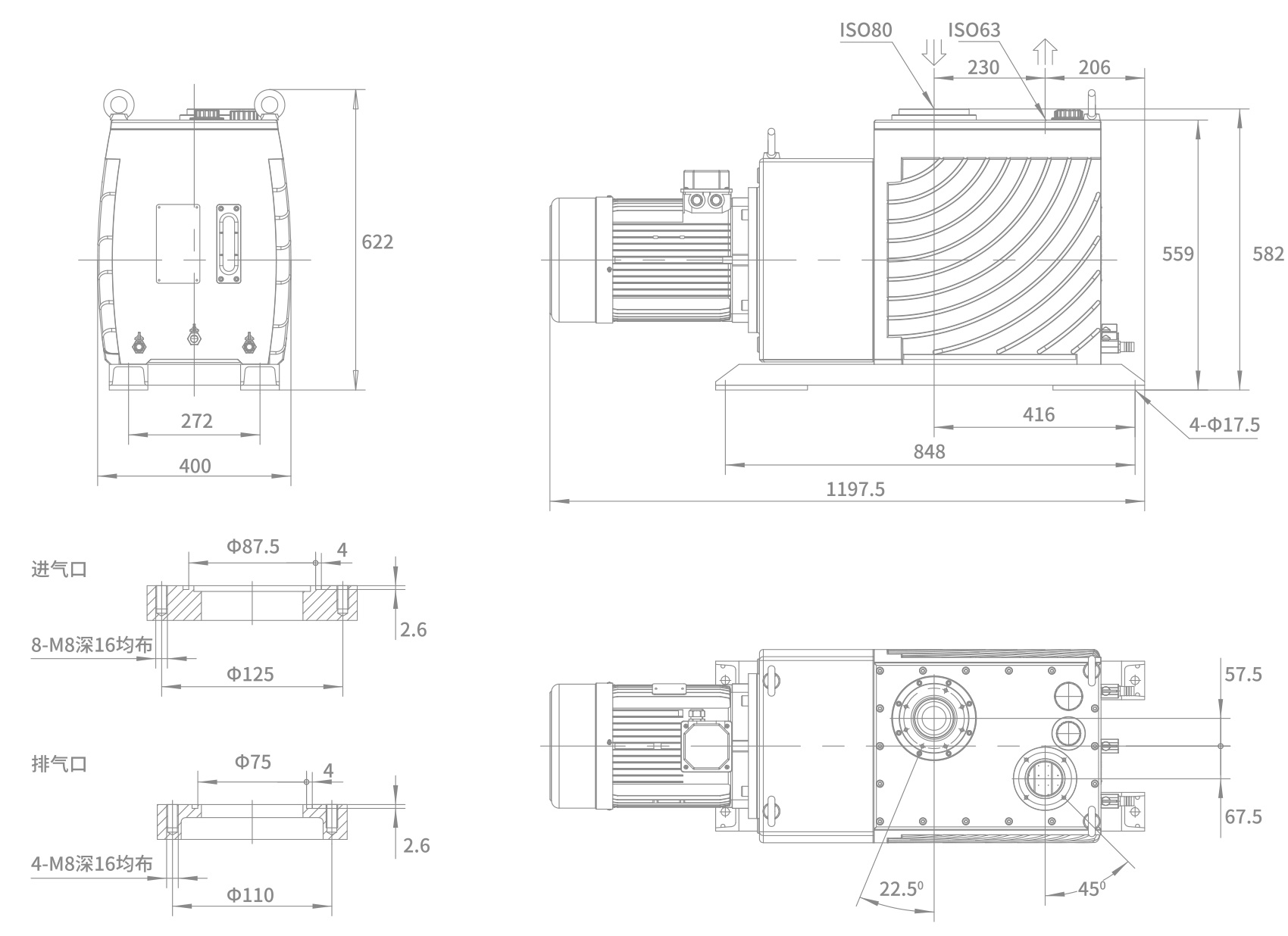

TRP-324B

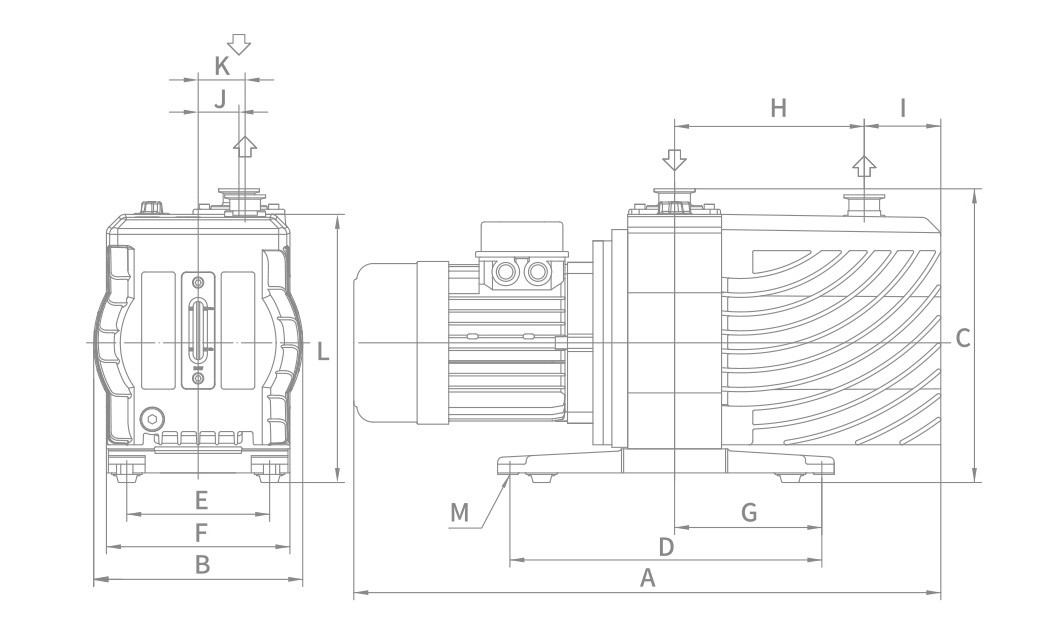

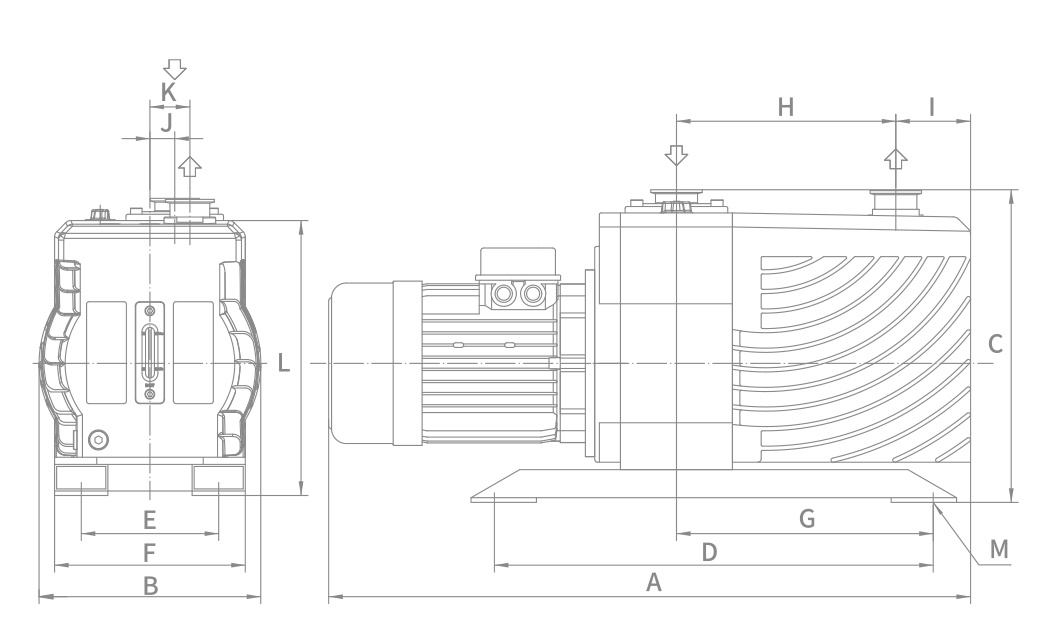

產品尺寸（單位：mm）
型號	A	B	C	D	E	F	G	H	I	J	K	L	M
TRP-6	488/454	165	252	240	120	146	94	120.5	50	24	28	229	φ9
TRP-12	513/479	165	252	240	120	146	94	145.5	50	24	28	229	φ9
TRP-24	551/547.5	205	288/296	310	140	180	147	157	75	40	34	262	φ12
TRP-36	603/577.5	205	288/296	310	140	180	147	187	75	40	34	262	φ12
TRP-48	689.5	250	335	485	155	215	290	236	80	28	45	310	φ14
TRP-60	758	280	410	550	185	245	310	246	95	28	45	385	φ14
TRP-90	808	280	410	600	185	245	360	296	95	28	45	385	φ14
