- 產品描述
-
用途及特點
噪聲低(高精度的動平衡)
可實現(xiàn)過載保護(溢流閥的設置)
在較寬的壓力范圍內有較大的抽速
可抽除高沸點工作介質(氣體保護裝置的設置)
檢測方便(進、排氣口處設有檢測接口)
對被抽氣體中含有的灰塵和水蒸汽不敏感
驅動功率小
該泵廣泛應用于冶金、化工、輕紡、電子等領域
技術參數(shù)項目/型號 單位 ZJP-30 ZJP-70 ZJP-150 ZJP-300 ZJP-600 ZJP-1200 幾何抽氣速率 L/S 30 70 150 300 600 1200 最大抽氣速率 L/S 35 80 172 340 700 1280 極限壓力 Pa 3×10-2 3×10-2 3×10-2 3×10-2 3×10-2 3×10-2 最大允許壓差 Pa 1×104 1×104 8×103 8×103 5×103 5×103 零流量最大壓縮比 ≥30 ≥35 ≥40 ≥40 ≥45 ≥50 起動壓力 Pa 1×103 1×103 1×103 1×103 1×103 1×103 噪聲 dB（A） 72 73 76 77 80 83 電機功率 KW 0.55 1.1 2.2 4 5.5 11 轉速 r/min 2825 2825 2840 2890 2900 2930 潤滑油量 L 1.5 2 3.5 3.5 4 8 重量 kg 75 125 175 280 480 800 推薦用前級泵 2X-8 2X-15 2X-30 2X-70 ZJP-150+2X-30 ZJP-300+2X-70

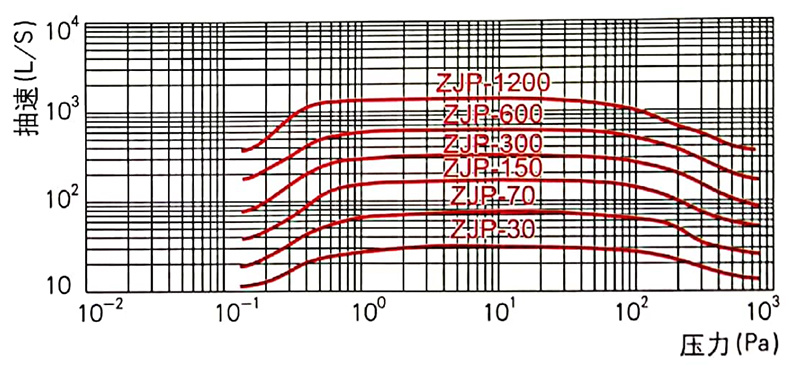

性能曲線

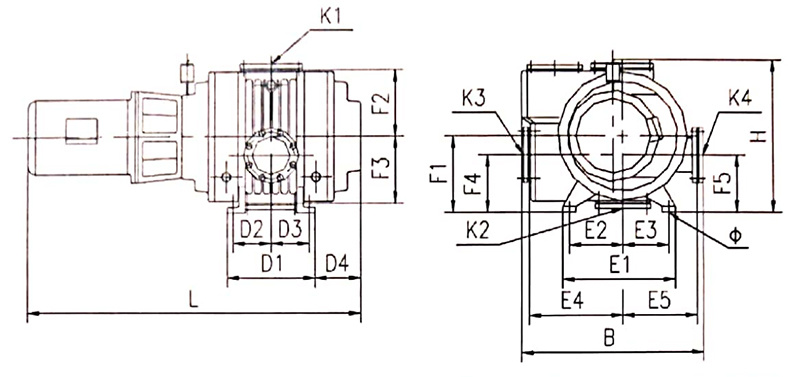

安裝尺寸
ZJP-30 ZJP-70 ZJP-150 ZJP-300 ZJP-600 ZJP-1200 L 690 835 875 1075 1250 1482 D1 330 400 230 360 350 452 D2 189 209 100 160 140 170 D3 111 141 100 160 140 170 D4 85 100 120 140 190 180 B 265 340 440 515 606 847 E1 170 240 310 340 480 570 E2 65 90 140 150 210 260 E3 65 90 120 130 190 210 E4 145 185 245 無 275 475 E5 無 無 無 215 275 320 H 310 370 402 500 574 690 F1 150 185 200 240 280 350 F2 125 142 175 200 240 300 F3 125 142 175 200 250 300 F4 90 115 150 無 130 207 F5 無 無 無 120 130 207 K1 DN50 DN80 DN100 DN160 DN200 DN250 K2 DN40 DN50 DN80 DN100 DN160 DN200 K3 DN40 DN50 DN80 無 DN160 DN200 K4 無 無 無 DN100 DN160 DN200 φ 14 14 12 12 16 16

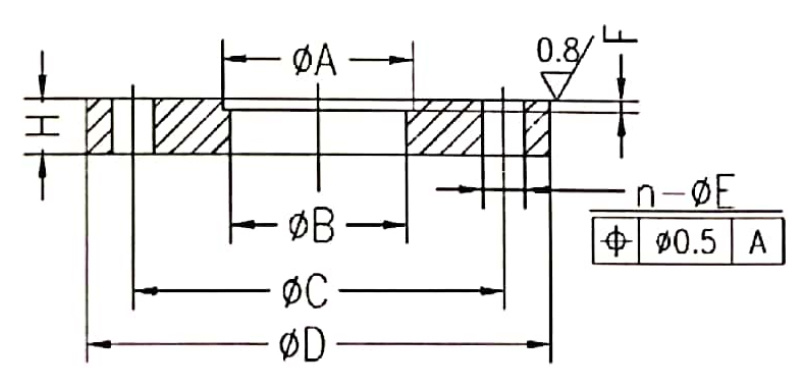

接口尺寸
參照GB 6070.1（ISO 1609）
通經（DN）/尺寸（mm） A B C D E F H n DN40 41.2 41 80 100 9 2.5 12 4 DN50 52.2 51 90 110 9 2.5 12 4 DN80 83 83 125 145 9 4.5 12 8 DN100 102 102 145 165 9 4.5 12 8 DN160 153 153 200 225 11 4.5 16 8 DN200 213 213 260 285 11 4.5 16 12 DN250 261 261 310 335 11 4.5 16 12
