2X型旋片式真空泵

分類:

皮帶連接旋片泵

服務支持:

024-22821580

獲取報價

相關產品

產品描述

用途及特點
可直接從大氣壓起動抽氣
可單獨作低真空泵用，也可與其它高真空泵組合作前級泵用
本系列產品廣泛應用于冶金、工業、輕工、醫藥、電子與半導體工業
該泵不可用來抽含氧過高的、有毒的、易爆的、與泵油發生化學作用的或?qū)谏饘儆懈g作用的氣體，也不可當壓縮機或傳輸泵使用。

技術參數

型號		2X-4C	2X-4	2X-8A (原2XF-8）	2X-8	2X-15A	2X-15	2X-30	2X-70
抽氣速率		4		8		15		30	70
極限壓力（不摻氣）	分壓力（Pa）	6×10-2
	總壓力（Pa）	2.1			1	2.1	1
噪聲		72		75		80		82	86
抽大氣不噴油時間		1
溫升（℃）		40
電機功率		0.55		1.1		1.5		3	5.5
真空泵油用量（L）		0.55		1.5	1.3			4.5	8
主軸轉速		525		550		470		430	450
冷卻方式		自然冷卻			水冷	自然冷卻	水冷
冷卻水耗量（L/h）		-			480	-	480

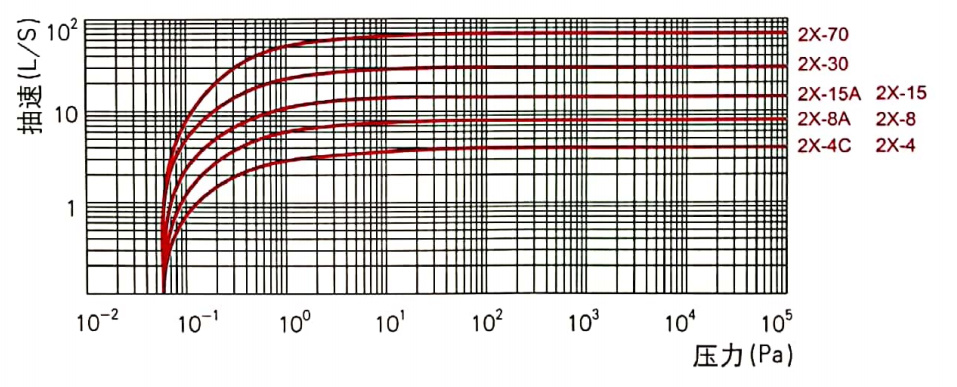

性能曲線

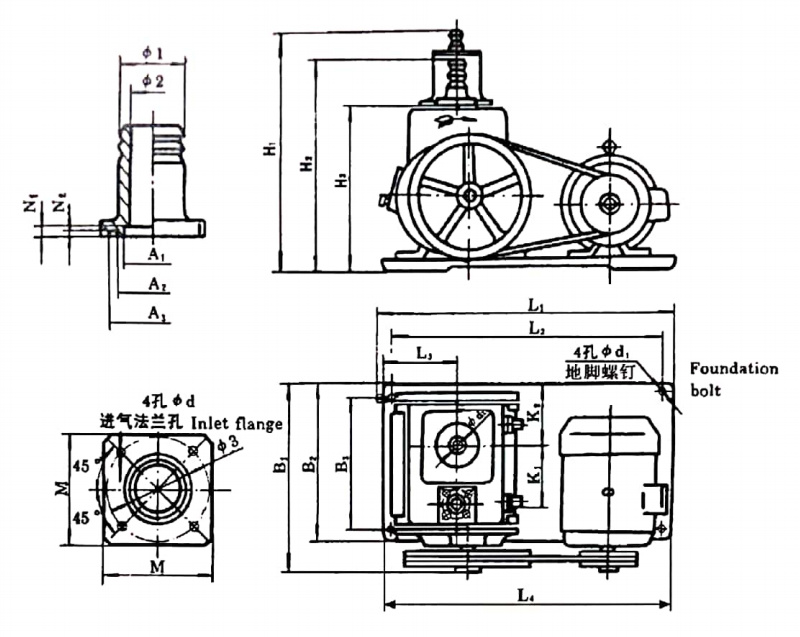

外形及連接尺寸

型號	2X-4	2X-8A	2X-8	2X-15A	2X-15	2X-30	2X-70
φ1	34	40		---
φ2	28	34		60		70	90
φ3	55	64		90		105	130
A1	33	38		64		76	100
A2	35	42		68		80	105
A3	45	52		78		90	115
N1	4			5
N2	3
M	55	64		90		100	130
φd	6.5	8.5					11
H1	338	380		580		670	610
H2	322	360		---
H3	262	282		372		463	556
L1	530	580		660		730	850
L2	480	490		530		690	758
L3	123	130		165		178	210
L4	520	560		650		720	798
B1	320	340		440		470	600
B2	260	280		370			480
B3	230	210		274		340	440
K1	86	83		105		145	176
K2	115	112		175		128	180
φd1	10			11		12	14
φd2	25			M33X1.5		M48X1.5	M76X3
